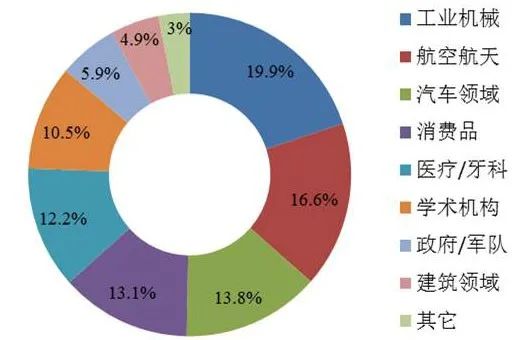

全球增材制造技術的應用格局圖

增材制造（Additive Manufacturing，AM），又稱為3D打印、快速制造、層間制造，是一種基于離散-堆積原理的制造技術。增材制造通過軟件生成3D模型并進行分層，以激光或電子束作為能量源將根據分層后形狀尺寸確定的掃描路徑進行加工，待一層完成加工后將繼續加工下一層，逐層累積直至得到完整零部件。

增材制造最早出現于二十世紀八十年代，起初用于制作產品外觀模型，但材料僅限于塑料。隨著該技術的不斷發展，現如今已經可用于制造各種金屬零部件，甚至應用于航空航天、汽車制造和工業生產中。制備金屬零部件的增材制造技術稱為金屬增材制造技術，其制造工藝主要包括納米粒子噴射（Nano Particle Jetting, NPJ）、激光選區熔化技術（Selective Laser Melting, SLM）、激光選區燒結成形（Selective Laser Sintering, SLS）、激光熔覆成形技術（Laser Metal Deposition, LMD）和電子束熔化技術（Electron Beam Melting, EBM）等。

增材制造的主要優勢之一是實現復雜設計。然而，這種設計自由度極可能伴隨著妥協，因?yàn)樵绞清e(cuò)綜復雜的結構越難進行質量檢查。其產品仍有很多方面需要改進提升。首先，大部分使用增材制造技術生產出的產品外觀不能與傳統工藝方法制造出的產品相媲美，部分零件質量和性能達不到預期要求，而且產品的質量穩定性和制造工藝的重復性也同樣較低。

造成這一結果的原因很大程度上是由于缺乏在線監測技術或者在線監測技術不可靠穩定，因?yàn)樵谏a(chǎn)過程中缺少實時監測將難以對產品質量控制實現快速響應，從而降低了生產效率。因此增材制造過程中的在線監控技術成為了當前提升增材制造技術優勢的熱點和關鍵點。

增材制造作為一個日益規范化的生產方式，其系統性正日益完善，要建立更加系統的在線監測方法，與增材制造生產過程能更好的相互配合，形成完善統一的閉環，加速增材制造走向量產以及在工業規模生產領域的實際應用。

工業CT可作為數據工具，用戶可以測試材料并事先進行材料模擬。這將解決許多這類問題并優化制造工藝。

工業CT是工業用計算機斷層成像技術的簡稱，它能在對檢測物件無損傷條件下，以二維斷層圖像或三維立體圖像的形式，清楚、精確、直接地展現被檢測物件內部的結構、組成、材質及缺損情況，被稱作如今最好無損檢測技術。

X射線工業CT設備的三個主要組件是X射線源，旋轉控制臺和探測器。

X射線源到探測器的距離和X射線源到掃描目標的距離決定了CT掃描的幾何放大率以及3DCT部件模型的體素大小。X射線設備產品家族中提供的可變X射線源到探測器距離的運用，對于產品檢測中獲得精確數據至關重要。

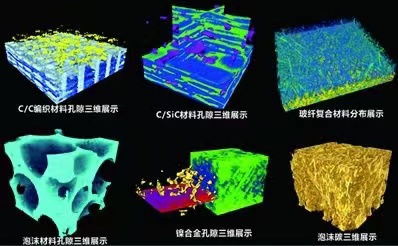

工業CT掃描的輸出是部件的3D模型，在此模型上可以執行非常精確的測量，而不需要任何形式的接觸，切割或破壞。CT還可以對材料進行在線檢查并識別內部缺陷，例如空隙，裂縫等。在檢測復合材料時，CT還可以在線檢測用作分層識別。

在線檢測技術已被增材制造工廠廣泛作為一種無損檢測工具，但是從增材制造整個工藝鏈來看，CT掃描可以提供更多有價值的數據與信息，在整個增材制造工藝過程中提供幫助。包括：

• 對零件和原型進行無損檢測以及研發

• 仿真模擬時，驗證工程設計和性能

• 為設計概念符合預期提供證據

• 快速準確地獲取數據，有助于高效進行分析編程

在線檢測技術能夠幫助制造商解決增材制造商面臨最具挑戰性的無損檢測問題。

1. 在線識別熔融金屬增材制造工藝的典型缺陷，例如孔隙率、缺乏融合、球化（來自液態金屬的表面張力）、過度的表面粗糙度和微觀結構問題等，減少時間，提高生產力。

2. 在線查看零件內部結構，用于工業CT掃描的軟件程序支持從CT數據集中進行測量渲染。

3. 在線檢測增材制造零件密度變化、嵌入特征、有機部件設計、異種金屬或材料等。

4. 增材制造用戶能夠以不損壞零件的方式，對零件內部進行可視化檢測。

• 航空航天等工業精密零件內部結構的測量及其缺陷的檢測；


• 兵器工業中對彈藥填充密度的檢測和武器關鍵部件的質量檢查；

• 汽車工業中對關鍵零件的無損檢測；

• 鋼鐵工業中產品的在線監控和質量檢測；

• 油鉆探中對巖芯的評估，鉆桿和管道的探傷；

• 地質、考古中對樣品的評估；

• 海關對違禁、走私物品的檢查等。
