對于有色冶煉企業來說，原料成分的穩定性至關重要，它會對幾乎所有工序的生產穩定性產生影響，因此，在預均化堆場、原料磨配料控制等工藝中，礦石成分的分析是必不可少的。礦石成分復雜，在選礦和冶煉時為了能夠?qū)ζ溥M行綜合利用，需要對其中的元素成分及含量（Cu、Fe、S、SiO₂、Al₂O₃、CaO等）進行檢測。傳統的實驗室檢測，需要從現場取樣、實驗室制樣，最后化驗分析，整個過程需要數小時，檢測結果嚴重滯后。并且取樣僅使用料流的極小一部分，代表性不強。

礦石成分在線檢測技術取消了人工取樣、制樣、化驗等環節，實時對礦石進行分析并將結果發送至控制系統，具有礦石成分代表性強、實時可靠、減少取樣人員、降低生產成本等特點，可以及時調整配礦方案，提高生產效率。

 1    系統功能描述

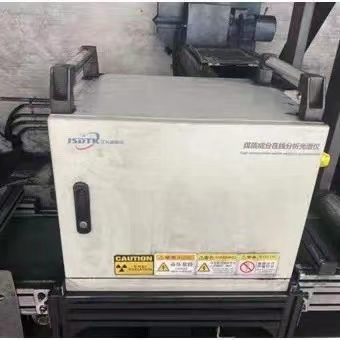

在皮帶下方在線檢測系統放置屋內分別安裝一套熒光分析儀，用于在線檢測鐵礦石品位。皮帶中部取樣機從皮帶線上取出鐵礦石，經破碎、縮分、整形后輸送到送檢皮帶（此時鐵礦粒度≤3mm），送檢皮帶上方的桁架機械臂帶動X熒光分析儀對送檢皮帶上的礦石進行實時檢測，檢測完成后，熒光分析儀將檢測數據上傳至礦石在線檢測系統。

 2    技術參數

•   檢測元素范圍：從鎂（Mg）到鈾（U）的元素

•   分辨率：≤139 eV

•   輻射劑量：X射線輻射劑量滿足《GBZ 115-2002  X射線衍射儀和熒光分析儀衛生防護標準》相關要求

•   環境溫度：-30℃-50℃

•   相對濕度：≤85%

•   分析寬度：標準曲線法

•   檢測物料：破碎后粒度≤3mm的鐵礦石原料

•   檢測方式：在線檢測，對同一次取樣物料取10個點進行檢測，10個點位，是在皮帶上檢測10個點位數據，速度0.01 m/s

•   讀出：10個點位數據

•   檢測距離：熒光分析儀檢測面距離物料1-10mm

•   重復率：誤差10%以內（與現有實驗室數據對比）

•   檢測時間：單次檢測時間15S（力爭5S內得出檢測結果，并將數據上傳礦石在線檢測系統）

•   觸發檢測方式：可以由X熒光分析儀上操作觸發，也可由礦石在線檢測系統PLC遠程觸發（提供遠程觸發接口）

•   通訊接口：以太網LAN網絡接口

 3    在線檢測系統功能特點

全天候無人值守實時在線檢測，有效滿足選礦、礦物混合和生產過程中對物料成分快速在線檢測的需求。

定制化的XRF物理參數設計，高性能XRF數據分析算法系統適用于復雜物料成分中的主、微量多元素快速準確定量，可搭載多種偏振靶材，具備高靈敏度檢測能力，適用于干燥和潮濕（<15%）粉末和顆粒（<6mm）物料。

對接生產質控環節，可及時反饋成分波動，及時反饋指導優化工藝；用于原材料混合指導，能夠確保合理配比，保障后續的工藝質量；對于選礦過程，可在研磨和材料分選之前分析礦物成分，提高球磨質量并優化分選過程。
